天津茱莉亞學院，是被譽為“音樂界的哈佛”的美國茱莉亞音樂學院的首座海外分校，這座宛若建筑藝術品的世界級音樂殿堂，自建設伊始便吸引了來自世界各地音樂界人士的目光，這顆鑲嵌在海河之畔的音樂明珠將為亞洲帶來書寫表演藝術新篇章的巨大動力。

而伴隨這座頂尖藝術學府拔地而起，那些卓越的設計理念、令人難忘的幕后故事，以及那數百個日日夜夜的堅守，就如同一個個跳動的音符，最終交織成一首動人的樂章，留在了天創茱莉亞項目組每個成員的記憶深處。

接下來，我們就將開啟

天津茱莉亞學院

音視頻系統建設的

探秘之旅，

帶你去看看那些不為人知的

幕后故事。?

天津茱莉亞學院項目位于濱海新區濱海高鐵站西側，緊鄰海河，占地約1.85公頃，總建筑面積約4.5萬平方米，建筑高度38米。項目主體采用鋼結構體系，涉及大跨度、大懸挑、開大洞等尖端技術，主要演出空間噪聲標準為NC15，處于國際領先水平。項目于2017年開工建設，2020年9月投入使用。?

美學大于一切學術

天津茱莉亞學院項目的設計標準基于美學大于一切學術的基本原則，所有專業學術技術需要在滿足美學學術基礎上完成施工要求，是一個非常特殊的項目，這與我們?nèi)粘Ｅ龅降慕^大多數項目都有很大的差異性。甚至可以說，從裝飾面層的安裝設備到所有面層上的哪怕一顆小小的螺絲都透露出美學至高的設計理念。

01

無處不在的“隱形”要求

Tianjin Julia Conservatory of music

無線系統的所有天線都需要“隱形”，進行隱藏安裝。當觀眾身處演藝廳中，不能看到露出的天線，這給施工設計上帶來了新的難題。難道“魚和熊掌”真的不能兼得么？該如何保證無線系統可以穩定正常的接收信號的同時，又能滿足隱蔽安裝的需求呢？最終過精細計算每只天線的角度，將天線安裝至反聲罩的縫隙中，成功戰勝了這一嚴苛挑戰。

演奏廳、音樂廳內所有的無線話筒天線、無線話筒檢測天線、無線內通天線及紅外輔助聽力輻射板等無線設備全部采用了這一安裝方式，天線成功“隱身”。

02

絕不放過的細節美學

Tianjin Julia Conservatory of music

安裝在裝飾面層上的設備，無論是音樂廳、演奏廳、黑盒劇場及會議室內的攝像機，還是教室內的音箱等設備，全部采用了線纜隱蔽設計，在避免有外露的線纜的同時，還要求所有螺絲采用沉頭螺絲，以避免凸起帶來的細小美觀影響。

03

安全與美觀并重

Tianjin Julia Conservatory of music

在保證安全載荷前提下，吊裝設備的鋼絲繩要求盡可能細、盡可能少，能2條絕不3條，最大程度上減少對視覺的影響。音樂廳、演奏廳、黑盒劇場及排練廳的投影幕全部采用了3吊點形式安裝，其中三大空間的揚聲器則采用了2吊點形式。

04

房間的整體融合之美

Tianjin Julia Conservatory of music

天津茱莉亞學院項目內的五間會議室的顯示器及音箱必須采用暗裝，要求與最終裝飾完成面齊平，實現房間內部裝飾的整體性效果，其中，董事會議室的暗裝更為特殊，通過定制化的擺臂安裝支架實現，后文將進行詳細介紹，此處就不贅述了。

嚴苛的設計標準及

創新的設計理念?

01

最高等級的模型深度標準

Tianjin Julia Conservatory of music

天津茱莉亞學院項目的BIM制圖模型，精度要求達到LOD500（包含所有管線、設備信息），這也是目前BIM模型深度的最高等級。通過BIM制圖來指導各專業設備設計的細節。對于我們音視頻專業來說，在過往的項目中很少應用到BIM建模，極少數用到的項目也不會對精度有LOD500的要求。在LOD500高精度的標準下，通過與各專業疊圖，提前解決許多與別的專業管槽碰撞的問題及安裝點位問題，為施工打好了堅實基礎。

02

創新設計 攻克聲學難題

Tianjin Julia Conservatory of music

天津茱莉亞學院項目建設之初就要求必須滿足高級別的室內噪聲等級標準。但是，由于學院緊鄰濱海高鐵站及地鐵站，帶來了巨大的室外噪音影響，成為極具挑戰性的難題。

最終，經過多方學習研討及創新理念引進，音樂廳、演奏廳及黑盒劇場三大演藝空間全部采用了房中房（在大房子里面套一個小房子，小房子是一個六面體，墻和頂面不直接與外邊的大房子連接，底部用減震彈簧把小房子托起，四面墻體與外墻中空，頂部采用彈性吊筋）設計；教學區則全部采用盒中盒設計（底部用浮筑隔震墊把小房子托起來，其余部分同房中房設計）。

項目完成后，經過多次檢測，其中演藝廳間內噪聲等級達到NC15，教室內噪聲等級達到NC25，達到了國際領先標準。常規項目的室內標準一般達到NC30即可，而一些相對高標準的醒目及錄音棚的噪聲等級則要求到NC25。天津茱莉亞學院項目遠遠高出了這一標準。

03

安裝效果審核 多角度呈現

Tianjin Julia Conservatory of music

在圖紙?jiān)O(shè)計過程中，為了可以讓外方設計更直觀的審查安裝效果，以評估最終呈現效果，所有安裝節點均需提供三視節點詳圖。我方共繪制了973張節點圖，包含專業顯示器、揚聲器、攝像機、投影機等設備以及二次提升裝置、管井接口箱、房中房邊界管槽、教學講臺、家具式機柜等各種類型的功能裝置。

04

軟連接與聲學封堵

Tianjin Julia Conservatory of music

演奏廳、音樂廳及黑盒劇場三大空間屬于房中房結構設計，要求所有經過房中房邊界的橋架、管槽必須進行軟連接處理。因?yàn)榉恐蟹康慕ㄖO(shè)計中，小房間與大房間由于沒有硬性連接，小房間會產生一定的晃動，為了保證所有穿過的邊界的橋架、管槽的安全，故采用軟連接方式。

現場要保證最終的NC15和NC25的聲學要求，嚴苛控制一切有可能引起的噪聲，所有管線的出線盒都需要涂抹聲學膩?zhàn)樱M(jìn)行聲學封堵，最終通過使用聲學密封膠對所有出線盒進行了聲學封堵。

嚴控施工 精準定制?

在天津茱莉亞學院項目的施工過程中遇到的最多問題，基本圍繞在如何高效準確的與精裝、軟裝、弱電、強電專業配合推進項目實施上。

01

現場勘查 精確加固

Tianjin Julia Conservatory of music

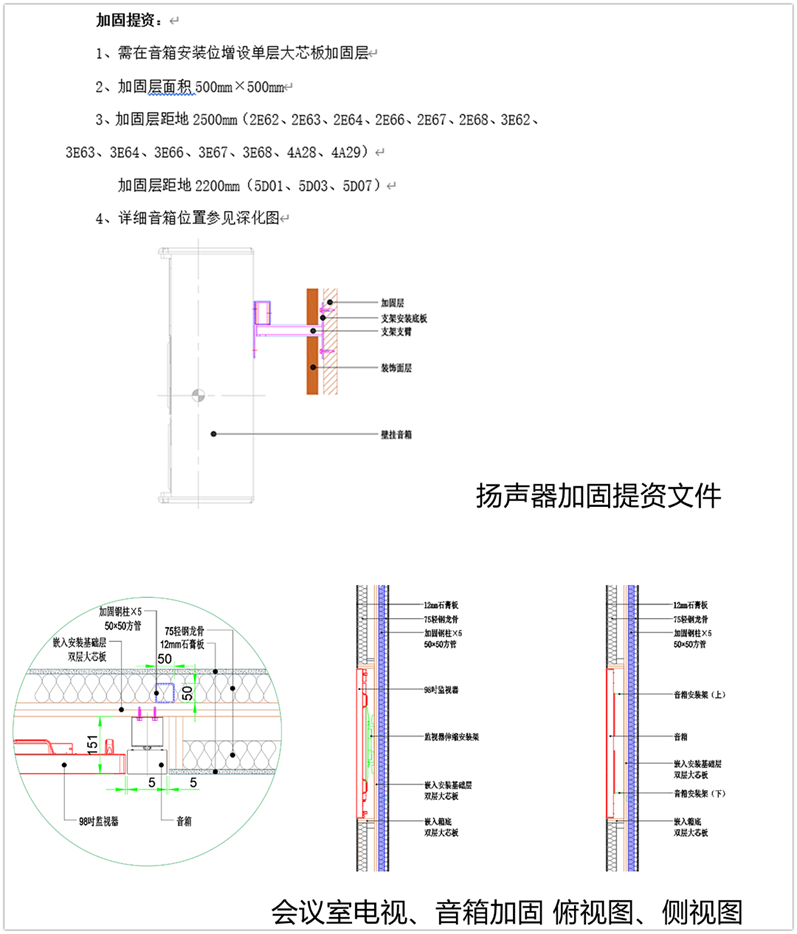

由于在方案設計初期并不能明確知曉設備所在的安裝面材質及材料，比如是輕墻、重墻，還是輕鋼龍骨墻等，這樣就需要在施工過程中去了解安裝面是否可以承重，具體的材質，是否具備安裝條件等問題。天津茱莉亞學院項目中使用的材料大多是輕鋼龍骨墻及切塊磚墻，為保證安全，需要給精裝專業進行精確的加固提資。

02

精細測量 個性定制

Tianjin Julia Conservatory of music

天津茱莉亞學院項目美學大于一切的標準，決定了其在安裝上有很多非常規方式，比如現場的多處不規則墻面，需要精細測量角度才可以完美貼合裝飾完成面。

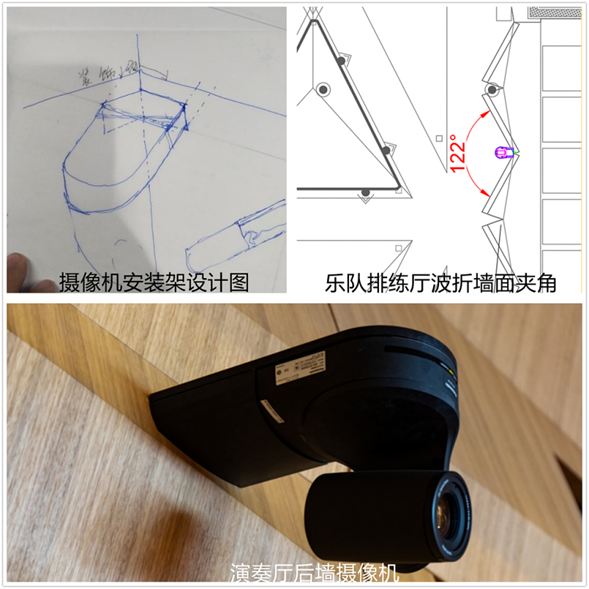

波折墻面上的攝像機

演奏廳、樂隊排練廳后墻設置的攝像機，用于拍攝廳內全景及特寫使用，其墻面均為波折造型裝飾面，因此攝像機隱藏接頭及連接線纜的安裝架就需要針對波折墻面的角度進行定制，精確測量再次設計才可保證可以完美的貼合裝飾完成面。

“隱身”的無線設備天線

由于多處室內空間需在反聲罩內隱藏安裝無線話筒、無線內通、紅外輔助聽力的天線等，受安裝空間、位置所限，無法采用常規安裝模式。通過與燈光專業協調，在天線安裝點位附近的燈光設備進行避讓，利用改造燈鉤將天線安裝在了燈架上。

實現二次升降的投影設備

在施工深化過程中，大排練廳及樂隊排練廳的投影機、投影幕全部采用了二次提升裝置進行隱蔽安裝，設備在不使用的時候，可以很好的隱藏。由于4個排練廳較高，為了盡可能減少投影機二次提升裝置行程過大帶來的晃動及行程偏差，把實際行程控制在3米內，以保證最準確下降精度，在安裝時增加了轉換連接層，將投影機二次提升裝置安裝至轉換連接層上，確保了最終的使用效果。

可旋轉的會議室顯示器

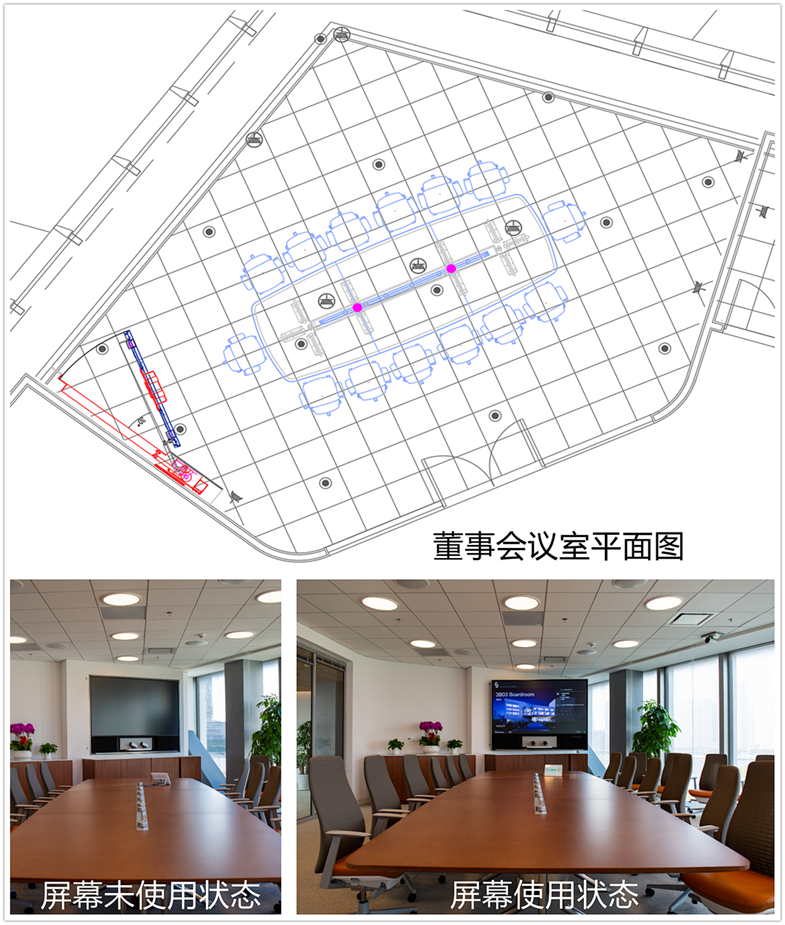

董事會議室是天津茱莉亞學院規格最高的會議室，其房間結構為五邊形，其中一面需安裝98寸顯示器，美方設計結合裝修風格及使用需求，要求98寸顯示器使用時可旋轉出來垂直于會議桌，不使用時隱藏在該墻面裝飾面內，與最終裝飾完成面齊平。由于98寸顯示器加揚聲器共重達100公斤，無成品電視擺臂安裝架，因此針對此安裝需求，進行了定制化設計，在滿足載荷承重的同時，完成30°的擺臂展開，最終的安裝方式同時滿足了美學標準及設備使用需求。

涉及產品：

Biamp：TesiraFORTé系列、SERVER系列數字音頻處理器

Biamp：TesiraLUX音視頻統一平臺系統

Biamp：Parlé Beamtracking 話筒

Panasonic：AW系列高清攝像機

Panasonic：專業顯示屏
beyerdynamic：話筒系列

SoundTube：壁掛及吸頂揚聲器
Mersive：無線投屏系統
